"ТРЕДЕКС-ТТ" транстелефонный цифровой 12-ти канальный ЭКГ комплекс

производитель: Тредекс (Украина)

Описание
Краткая характеристика комплекса

Оборудование предназначено для съема и передачи ЭКГ по любым каналам связи, в частности, по стандартным телефонным линиям, мобильным каналам связи, каналам радиосвязи любого диапазона и телефонным каналам стандарта DECT. Обеспечивает передачу 12-канальной электрокардиограммы цифрового качества длительностью 15 сек. с периферийного устройства на удаленный приемный дистанционно-диагностический центр (ДДЦ) с последующей консультацией специалиста в режиме одного телефонного звонка.

Комплекс использует цифровую передачу сигнала по акустическому каналу, что обеспечивает гарантированно высокое качество ЭКГ и позволяет вести профессиональную диагностику любых кардиологических заболеваний (ИБС, ОИМ, аритмии различной этиологии и др.).

Особенности комплекса

Электрокардиограмма, передаваемая по телефону - высокого качества, так как с ее использованием ставится диагноз, жизненно важный для пациента. Большая часть транстелефонных ЭКГ комплексов по традиции продолжают использовать аналоговую передачу сигнала, что делает их уязвимыми перед всякого рода помехами на линии. «ТРЕДЕКС-ТТ» является цифровым комплексом, обеспечивающие качество ЭКГ, сравнимое со стационарными электрокардиографами.

Электрокардиограмма является 12-канальной, при этом стандартной и синхронной.

Комплекс является средством измерительной техники и имеет метрологический сертификат, в отличие от любых других систем передачи ЭКГ по телефону.

Комплекс «ТРЕДЕКС-ТТ» - обеспечивает консультацию в режиме «одного звонка». То есть дозвон, переговоры медперсонала, передача ЭКГ и последующая консультация проводятся в ходе одного телефонного разговора.

Аппаратура обеспечивает минимальное время подготовки к работе.

Действия медперсонала сводятся к наложению электродов, дозвону на ДДЦ, нажатию одной кнопки.

Аппаратура компактная, легкая, ударопрочная.

Прибор имеет миниатюрные размеры и вес порядка 130 гр.

Управляется единственной кнопкой и всегда готов к работе.

Использует как одноразовые, так и многоразовые электроды.

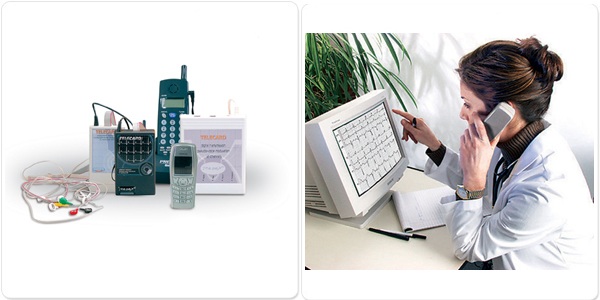

Состав комплекса

Система телефонной компьютерной электрокардиографии состоит из центральной станции и периферийной части.

ЦЕНТРАЛЬНАЯ СТАНЦИЯ представляет собой персональный компьютер врача- оператора, оснащенный приемным блоком и подключенный к телефонной линии. Прием ЭКГ ведется с помощью специального программного обеспечения. Центральная станция рассчитана на работу до 100 периферийных устройств.

ПЕРИФЕРИЙНАЯ ЧАСТЬ системы состоит из сети миниатюрных транстелефонных цифровых 12-канальных электрокардиографов, подключаемых к стационарным радиотелефонам, мобильным телефонам стандартов GSM-900 и GSM-1800 либо радиостанциям. Периферийное устройство «ТРЕДЕКС-ТТ» обеспечивает дозвон, запись, передачу стандартной цифровой синхронной 12-канальной ЭКГ на центральную станцию и консультацию специалиста в режиме одного телефонного звонка.

Возможности анализа
  • Автоматическое определение ЧСС;
  • Автоматическое устранение тренда кривой;
  • Изменение скорости развертки и масштабирования зарегистрированной ЭКГ кривой;
  • Измерение амплитудно-временных параметров ЭКГ;
  • Цифровая фильтрация принимаемого ЭКГ сигнала.
Заключение Текстовое в произвольной форме с сохранением в базе данных.
Печать
  • Вывод на печать ФИО и возраста пациента, даты и времени регистрации, места передачи ЭКГ, ЧСС, значений усиления и скорости развертки, заключения специалиста;
  • Вывод на печать ЭКГ кривых с регулируемыми усилением и скоростью развертки;
  • Печать на обычной бумаге формата А4;
  • Возможность пересылки ЭКГ с комментариями врача-диагноста на удаленный факсимильный аппарат непосредственно из программы;
  • Фоновый режим печати.
Хранение информации
  • Хранение электрокардиограмм и сведений о пациентах в файловой базе данных;
  • Возможность поиска предыдущих записей пациента в базе данных и анализа ЭКГ в динамике;
  • Возможность пересылки записанного файла ЭКГ пациента по электронной почте или передачи его по локальной сети.
Эксплуатационные особенности
  • Возможность записи и хранения сигнала ЭКГ в электрокардиографе с целью последующей передачи;
  • Возможность автоматического оповещения пользователя периферийного устройства о плохом контакте электродов;
  • Возможность речевого контакта абонента и оператора в ходе консультации;
  • Встроенная система самотестирования с подачей синтезированного калибровочного ЭКГ сигнала в телефонную линию;
  • Широкий выбор марок и моделей подключаемых радиотелефонов и мобильных телефонов стандарта GSM-900, GSM-1800;
  • Безопасность: оборудование соответствует классу изделий с внутренним источником питания, типа BF по классификации IEC;
  • По возможным последствиям отказов в процессе использования комплекс относится к классу В по РД 50-707;
  • По устойчивости к механическим воздействиям комплекс соответствует группе 2 по ГОСТ 20790;
  • Комплекс изготавливается в климатическом исполнении УХЛ 4.2 по ГОСТ 15150;
  • Гарантийное обслуживание – 24 мес.
Технические характеристики
Кол-во регистрируемых отведений 12
Диапазон измерений напряжения ЭКС ± 5 мВ
Диапазон измерений интервалов времени 0,1 .. 1 c
Пределы допускаемой относительной погрешности при измерении напряжения Не более ± 10 %
Пределы допускаемой относительной погрешности при измерении интервалов времени Не более ± 5 %
Напряжение внутренних шумов, приведенное ко входу Не более 20 мкВ
Постоянная времени переходного процесса Не менее 3,2 сек
Диапазон передаваемых частот 0,05 ~ 40 Гц
Входной импеданс > 10 МОм
Коэффициент ослабления синфазного сигнала (КОСС) > 80 дБ
Тип передачи сигнала Цифровая
Длительность записанного ЭКГ сигнала 15 сек
Время передачи ЭКГ 90 сек
Размах калибровочного сигнала специальной формы 1,00 ± 0,05 мВ
Постоянный ток в цепи пациента, протекающий через электрод Не более 0,1 мкА
Разрядность АЦП 12 бит
Частота дискретизации 400 Гц
Вес 130 г
Размеры 110 мм х 65 мм х 26 мм
Питание 3 (2 х 1,5В тип АА) В
Индикатор разряда батарей Наличие
Проверка качества наложения электродов Наличие
Отметка дата/время Определяется программой
Комплектация
Центральная станция:
Стандартная комплектация
  • Блок приемный базовый;
  • Кабель телефонный;
  • Адаптер телефонный;
  • Блок питания;
  • Программное обеспечение;
  • Руководство пользователя.
Дополнительная комплектация По требованию заказчика:
  • компьютер;
  • монитор;
  • принтер.

Периферийная часть:
Стандартная комплектация
  • Цифровой транстелефонный 12-канальный усилитель-передатчик ЭКГ со встроенным кабелем отведений;
  • Радиотелефон;
  • Комплект одноразовых ЭКГ электродов;
  • Батарейка 1,5 В тип АА – 2 шт;
  • Инструкция абонента.
Дополнительная комплектация
  • Набор многоразовых ЭКГ электродов;
  • Сумка для хранения и переноски комплекта периферийной части;
  • Мобильный телефон (модель определяется по требованию заказчика).

.
