Ультразвуковая диагностика / Портативные сканеры
MyLab Five
производитель: EsaoteЛучший среди первых
Компания Esaote является лидером в области разработки и производства портативных ультразвуковых систем. Одним из достижений молодой, динамично развивающейся европейской компании была разработка и выпуск первой в мире портативной ультразвуковой система с допплеровскими режимами в 1984 году.
Качество и технические характеристики аппарата позволили принять участие в тендере на комплектацию космических кораблей НАСА и выиграть его. Ультразвуковые аппараты входили в комплект медицинской аппаратуры космического корабля Шаттл, который совершил полеты в 1992 году. На сегодняшний день компания Esaote продолжает сотрудничество с медицинскими лабораториями НАСА.

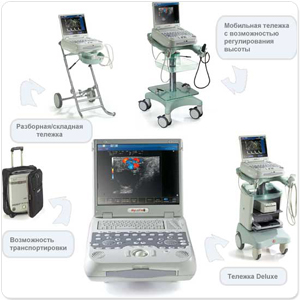

Модель MyLabFive из линейки портативных ультразвуковых систем представляет удачное развитие идей и технических концепций заложенных в первых аппаратах компании. Система имеет современный и эргономичный дизайн, обладает совершенной портативностью в сочетании с качеством визуализации стационарного аппарата. А дополнительные принадлежности, такие как мобильная тележка, безопасный футляр для транспортировки и аккумуляторная батарея с длительным термином эксплуатации без подзарядки, дает возможность комфортно работать MyLabFive в различных условиях
Качество и точность ультразвукой визуализации в кардиологии
Шаг вперед в электронике, программном обеспечении или конструкции датчиков влечет за собой появлений новых методик и технологий, что позволяет ультразвуку завоевывает новые области в клинической диагностике. Ультразвуковая визуализация в кардиологии является одной из динамично развивающихся отраслей клинической радиологии и неотъемлемой частью на консоли оператора современной ультразвуков системы при исследовании сердца становятся кнопки активации различных режимов и технологий.
В MyLabFive реализованы наиболее затребованные режимы и современные технологии ультразвуковой визуализации от компании Esaote:
1. XHF™ - использование высокочастотных датчиков до 18 МГц при линейном сканировании, что позволяет достичь чрезвычайного качества визуализации при сосудистых исследованиях
2. CMM™ (Compass M-Mode) – анатомический М – режим, специализированная разработка компании, позволяющая проводить исследования в М – режиме без соблюдения прямого угла
3. XView™ - оптимизированный алгоритм для улучшенной визуализации на пиксельном уровне
4.MView™ - технология «пересекающихся лучей», комбинирование прямых и непрямых ультразвуковых лучей при линейном и конвексном сканировании
5.REQIMT - измерение комплекса интимамедиа при сосудистых исследованиях для определения степени развития атересклеротических изменений и риска развития сердечно – сосудистых заболеваний
6. Tp-View™ - трапециевидное сканировании или виртуальный конвекс. Специализированная технология по расширению поля визуализации при линейном сканировании
7. CnTI ™ (Contrast Tuned Imaging) – пакет программного обеспечения для проведения ультравукового исследования при помощи контрастных веществ последнего поколения
8. XStrain (Strain Imaging) – эксклюзивная разработка компании, метод визуализации в В – режиме для оценки кинематики миокарда в систолу и диастолу для определения состояния сердечной мышцы.
9.STRESS ECHO - метод УЗ-диагностики ишемии миокарда, который основывается на выявлении преходящих нарушений локальной сократимости левого желудочка в В – режиме в ответ на дозированную нагрузку.
Основные технические характеристики:
- Методы сканирования: линейный, конквесный, микроконвексный, фазированный
- Режимы сканирования: B-режим, В – Steer, М – режим, доплеровские режимы - CW - непрерывноволновой, PW/HPRF - импульсно волновой/импульсноволновой с высокой частотой повторения импульсов, CFM - цветное картирование, режим тканевого допплера(TEI - Tissue Enhancement Imaging, TVM (Tissue Velocity Mapping)
- Форматы изображения: В/В, В/M-Mode, В/CFM/M-режим, В/Doppler, В/CFM/Doppler В/PWR_D, В/PWR_D/Doppler, В/TVM, В/TV, В/TVM/(M-режим или PW), В/TVM/TV, все комбинации в цвете, триплексная визуализация в режиме реального времени
- Разъем для одновременного подключения 3 -х датчиков: (мультичастотные конвексные, микроконвексные, линейные, фазированные и доплеровские датчики)
- Полностью цифровой преобразователь луча визуализации
- Регулируемая позиция фокальных точек
- Переменная апертура и динамическая фокусировка
- Специализированные пакеты для вычислений: кардиологический модуль (предустановки, расчеты, ЭКГ), васкулярный модуль (предустановки, расчеты), модуль общих исследований (исследование малых органов, груди, щитовидной железы, абдоминальное и мышечно-скелетное исслеедование - предустановки, расчеты), модуль для акушерства и гинекологии (предустановки, расчеты, исследование плода), урологический модуль (предустановки, расчеты)
- Технологии для улучшенной визуализации: Tp – view (трапецевидная визуализация при линейном сканировании), M – view (режим мультинаправленного просмотра изображения, устранение теней, артефактов, бликов), X – view (обработка каждого кадра изображения на пикслельном уровне, что избежать большинства артефактов)
- Инновационные технологии в конструкции ультразвуковых датчиков: XHF™ - расширенный спектр ультразвуковых частот до 18 МГц, Appleprobe – более эргономичная форма датчика, пакет технологий iQProbe
- Технологии для специализированных клинических исследований: QIMT (Quality Intima Media Thicknes ) – пакет измерений в режиме реального времени состояния сосудов, Stress Echo, Contrast(CnTI), Xstrain, СMM(Compass M-Mode или анатомический М – режим)
- Цветной 15” LCD монитор с высоким разрешением
- Двухпроцессорные комплексы с ПО Unix и WindowsXP
- Форматы Windows (BMP, AVI ) для сохранения изображений и клипов
- Архивирование результатов исследования в режиме реальном времени
- Встроенный жесткий диск, а также внешнее считывающее и пишущее CD/DVD устройство
- Програмное обеспечение - MyLab™ Desk, DICOM, IHE, Privacy HIPAA
- Соединительные порты - RS – 232, LAN RJ45, 2 USB
- Cпециализированные порты – аудио вход/выход, порт ECG, порт для ножного переключателя, наушники, микрофон
- Видео вход/выход – XVGA output/input, XVGA output/input (вспомогательный монитор), SVHS output/input, VHS output/input, RGB, video standart PAL/NTSC
- Потребляемая мощность 120/200 Вт, 50/60 Hz
- Питание от аккумуляторной батареи до 1,5 часа бесперебойной работы
- Вес – 8 кг
| ABD | AC | BRE | CAR | CP | GYN | MSK | NC | OB | PED | SP | THY | URO | VAS |
Коновесные датчики (CA) | ||||||||||||||
C5-2 R13 | * |
| * | * | * | * | * |
| * | * | * |
| * | * |
CA123 | * |
| * | * | * | * | * | * | * | * | * | * |
| * |
CA1421 | * |
|
|
|
| * | * |
| * |
|
|
| * | * |
CA430E | * |
|
| * | * | * | * |
| * | * | * |
| * | * |
CA431 | * |
| * | * | * | * | * |
| * | * | * |
| * | * |
CA631 | * |
| * | * | * | * | * |
| * | * | * | * | * | * |
Линейные датчики (LA) | ||||||||||||||
LA332 | * |
| * |
|
| * | * | * | * | * | * | * | * | * |
LA435 | * |
| * |
|
| * | * | * | * | * | * | * | * | * |
LA522E | * |
| * |
|
| * | * | * | * | * | * | * | * | * |
LA523 | * |
| * |
|
| * | * | * | * | * | * | * | * | * |
LA523E | * |
| * |
|
| * | * | * | * | * | * | * | * | * |
Фазированные датчики (PA) | ||||||||||||||
PA023E |
|
|
| * | * |
|
| * |
| * |
|
|
| * |
PA122E | * |
|
| * | * |
|
| * |
| * |
|
|
| * |
PA230E | * | * |
| * | * | * |
|
| * | * | * |
|
| * |
PA121E | * |
|
| * | * |
|
| * |
| * |
|
|
| * |
Специализированные датчики | ||||||||||||||
E8-5R10P |
|
|
|
|
| * |
|
| * |
|
|
| * |
|
EC123 |
|
|
|
|
| * |
|
| * |
|
|
| * |
|
EC1123 |
|
|
|
|
| * |
|
| * |
|
|
| * |
|
IOE323 | * |
| * |
|
| * | * | * | * | * | * | * | * | * |
LP323 | * |
|
|
|
| * |
|
|
| * | * |
|
| * |
TEE022 |
|
|
| * |
|
|
|
|
|
|
|
|
|
|
TEE132 |
|
|
| * | * |
|
|
|
|
|
|
|
|
|
TRT33 |
|
|
|
|
| * |
|
|
|
|
|
| * |
|
Допплеровские датчики | ||||||||||||||
2CW |
|
|
| * | * |
|
|
|
|
|
|
|
| * |
5CW |
|
|
|
|
|
|
|
|
|
|
|
|
| * |
- ABD – абдоминальные исследования
- АС – исследования сонных артерий у взрослых
- BRE – исследования молочной железы
- CAR – кардиология
- CP – детская кардиология
- GYN – гинекология
- MSK – мышечно – скелетная мускулатура
- NC – ненаталогия
- OB – акушерство
- PED – педиатрия
- SP – исследование малых органов
- THY- щитовидной железы
- URO – урология
- VAS - ангиология
