Кардиология / Транстелефонный цифровой ЭКГ- комплекс "ТРЕДЕКС-ТТ"
"ТРЕДЕКС-ТТ" транстелефонный цифровой 12-ти канальный ЭКГ комплекс
производитель: Тредекс (Украина)Описание | |
Краткая характеристика комплекса |
Оборудование предназначено для съема и передачи ЭКГ по любым каналам связи, в частности, по стандартным телефонным линиям, мобильным каналам связи, каналам радиосвязи любого диапазона и телефонным каналам стандарта DECT. Обеспечивает передачу 12-канальной электрокардиограммы цифрового качества длительностью 15 сек. с периферийного устройства на удаленный приемный дистанционно-диагностический центр (ДДЦ) с последующей консультацией специалиста в режиме одного телефонного звонка. Комплекс использует цифровую передачу сигнала по акустическому каналу, что обеспечивает гарантированно высокое качество ЭКГ и позволяет вести профессиональную диагностику любых кардиологических заболеваний (ИБС, ОИМ, аритмии различной этиологии и др.). |
Особенности комплекса |
Электрокардиограмма, передаваемая по телефону - высокого качества, так как с ее использованием ставится диагноз, жизненно важный для пациента. Большая часть транстелефонных ЭКГ комплексов по традиции продолжают использовать аналоговую передачу сигнала, что делает их уязвимыми перед всякого рода помехами на линии. «ТРЕДЕКС-ТТ» является цифровым комплексом, обеспечивающие качество ЭКГ, сравнимое со стационарными электрокардиографами. Электрокардиограмма является 12-канальной, при этом стандартной и синхронной. Комплекс является средством измерительной техники и имеет метрологический сертификат, в отличие от любых других систем передачи ЭКГ по телефону. Комплекс «ТРЕДЕКС-ТТ» - обеспечивает консультацию в режиме «одного звонка». То есть дозвон, переговоры медперсонала, передача ЭКГ и последующая консультация проводятся в ходе одного телефонного разговора. Аппаратура обеспечивает минимальное время подготовки к работе. Действия медперсонала сводятся к наложению электродов, дозвону на ДДЦ, нажатию одной кнопки. Аппаратура компактная, легкая, ударопрочная. Прибор имеет миниатюрные размеры и вес порядка 130 гр. Управляется единственной кнопкой и всегда готов к работе. Использует как одноразовые, так и многоразовые электроды. |

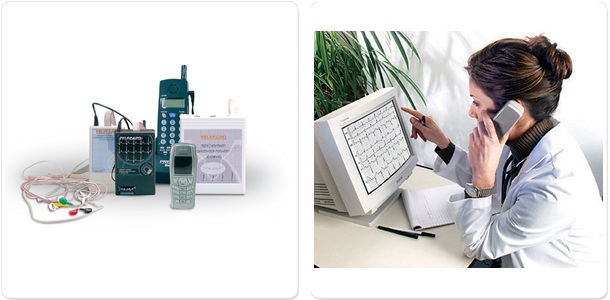

Состав комплекса |
Система телефонной компьютерной электрокардиографии состоит из центральной станции и периферийной части. ЦЕНТРАЛЬНАЯ СТАНЦИЯ представляет собой персональный компьютер врача- оператора, оснащенный приемным блоком и подключенный к телефонной линии. Прием ЭКГ ведется с помощью специального программного обеспечения. Центральная станция рассчитана на работу до 100 периферийных устройств. ПЕРИФЕРИЙНАЯ ЧАСТЬ системы состоит из сети миниатюрных транстелефонных цифровых 12-канальных электрокардиографов, подключаемых к стационарным радиотелефонам, мобильным телефонам стандартов GSM-900 и GSM-1800 либо радиостанциям. Периферийное устройство «ТРЕДЕКС-ТТ» обеспечивает дозвон, запись, передачу стандартной цифровой синхронной 12-канальной ЭКГ на центральную станцию и консультацию специалиста в режиме одного телефонного звонка. |
Возможности анализа |
|
Заключение | Текстовое в произвольной форме с сохранением в базе данных. |
Печать |
|
Хранение информации |
|
Эксплуатационные особенности |
|
Технические характеристики | |
Кол-во регистрируемых отведений | 12 |
Диапазон измерений напряжения ЭКС | ± 5 мВ |
Диапазон измерений интервалов времени | 0,1 .. 1 c |
Пределы допускаемой относительной погрешности при измерении напряжения | Не более ± 10 % |
Пределы допускаемой относительной погрешности при измерении интервалов времени | Не более ± 5 % |
Напряжение внутренних шумов, приведенное ко входу | Не более 20 мкВ |
Постоянная времени переходного процесса | Не менее 3,2 сек |
Диапазон передаваемых частот | 0,05 ~ 40 Гц |
Входной импеданс | > 10 МОм |
Коэффициент ослабления синфазного сигнала (КОСС) | > 80 дБ |
Тип передачи сигнала | Цифровая |
Длительность записанного ЭКГ сигнала | 15 сек |
Время передачи ЭКГ | 90 сек |
Размах калибровочного сигнала специальной формы | 1,00 ± 0,05 мВ |
Постоянный ток в цепи пациента, протекающий через электрод | Не более 0,1 мкА |
Разрядность АЦП | 12 бит |
Частота дискретизации | 400 Гц |
Вес | 130 г |
Размеры | 110 мм х 65 мм х 26 мм |
Питание | 3 (2 х 1,5В тип АА) В |
Индикатор разряда батарей | Наличие |
Проверка качества наложения электродов | Наличие |
Отметка дата/время | Определяется программой |
Комплектация | |
Центральная станция: | |
Стандартная комплектация |
|
Дополнительная комплектация | По требованию заказчика:
|
| |
Периферийная часть: | |
Стандартная комплектация |
|
Дополнительная комплектация |
|
